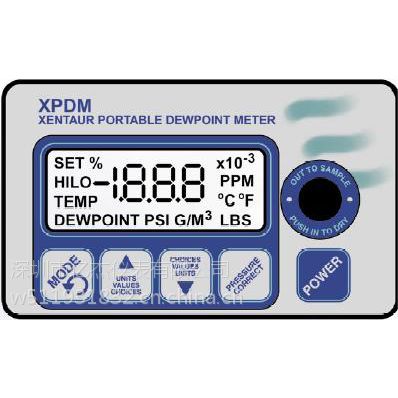

XPDM系列便携式露点仪

★ 便携式：仪器体积小重量轻，携带方便
★ 量程广：量程范围为-100℃～+20℃
★ 响应快：每次测量时间不超过10分钟
★ 自动校准：无须任何其它设备，可定期对仪器自动校准
★ 多参数显示：可显示温度，湿度，包括：露点，PPMv，克/升，LBS等
★ 互换性：传感器可任意互换
★ 输出信号：可选：4～20mA模拟输出和RS 232接口
                                                                                                                                                        XPDM型露点仪是电池供电的便携式仪表，可以在-100℃～+20℃的范围内快速准确地测量干燥空气或其它气体的湿度。可应用在石化，天然气，干燥气和压缩气，发电机冷却氢气，变压器和高压开关绝缘气，焊接气以及船舶和航空用的氧气。

 内芯为一高纯铝棒，表面氧化成氧化铝薄膜，其外涂一层多空的金膜，该金膜与内芯之间形成电容，由于氧化铝薄膜的吸水特性，当水蒸汽分子被吸入其中时，导致电容值发生变化，检测并放大该电容信号即可得到湿度大小

特性指标

温度测量: 仪器可同时测量通过传感器的气样温度。根据要求也可加装压力传感器。

露点传感器单元

原理:       超薄的氧化铝电容原理

量程: -      100℃～+20℃

分辨率:     0.1℃

准确度:     ±3℃

重复性:     ±0.5℃

响应时间:   达到63%时用时90秒 达到90%时用时450秒

显示:       带有背光灯的三位半液晶显示

控制:       5个按键实现功能控制 传感器手动传动装置

压力修正:   可编程压力修正键

操作温度:   传感器：-30～+50℃ 电子器件：-10～+50℃

存储温度:   -20～+60℃

校准方法:   自动校准（提供+20℃以上的饱和湿气）

采样流速:   100米/秒

节电方式:   无操作时电源自动定时关闭

机械性能

传感器情况: 不使用时，传感器处于干燥室并保持约-80℃的露点。当使用时，传感器进入测试室，

使得响应速度加快。

气体连接:   1/4″VCO输入和输出

隔离:       传感器，外壳和电源隔离模拟输出和RS232接口隔离

工作压力   标准200Kpa 值 690Kpa

测试室:     电抛光不锈钢材料

外壳:       氧化铝压制而成

尺寸:       63.5 x 108 x 190立方毫米可外接压力调节阀或过滤器

电源:       9V折叠电池
